越來越多的業主在使用墻板做為墻面裝飾的一種選擇，特別是一些復室、排屋、別墅等，這些高檔住宅里，樓梯在裝飾上的作用越來越受業主的重視。

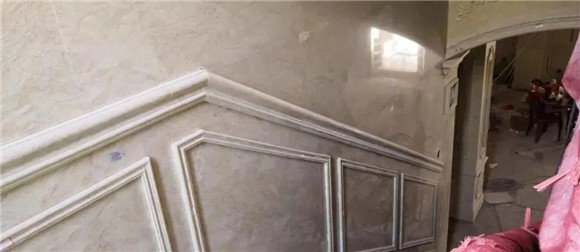

而大理石作為熱門的裝飾材料，在這些高檔的住宅里自然成為樓梯側墻板裝飾材料的佼佼者，其裝飾感十足，精致的腰線與踢腳線的設計應用與側板鑲嵌，完美的體現出住宅的豪宅之風！
那么畫好大理石樓梯側面墻壁上的墻板造型方案可謂是家裝設計的重中之重，直接影響著訂單的成效率，下面來簡單的剖析一下樓梯側墻板的一些畫法。
樓梯因?yàn)樵煨偷牟煌瑥亩绊懼鴫Π灞壤P(guān)系的變化，我們不按照樓梯原分類區分墻板，根據墻板原則，大致分為直樓梯墻裙/墻板和弧型樓梯墻裙/墻板兩種。
01

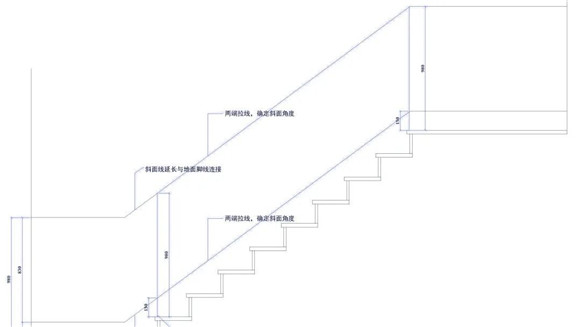

樓梯側面墻板斜面高度的確定方法
1、踏步垂直標高定位法：
如下圖所示，找出基準點往上，高度尺寸同地面高度尺寸。
02
斜面偏移法

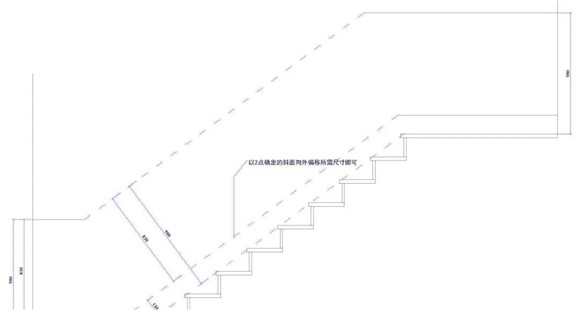

如下圖所示，找出基準點（同上），以兩點確定的斜面向外偏移尺寸。此方法設計墻板，墻板在造型上的高度尺寸平面和斜面相同，畫圖較方便，但是站在踏步上會明顯感覺斜面偏高，設計時盡量與顧客溝通清楚，以免后期出現問題。
03

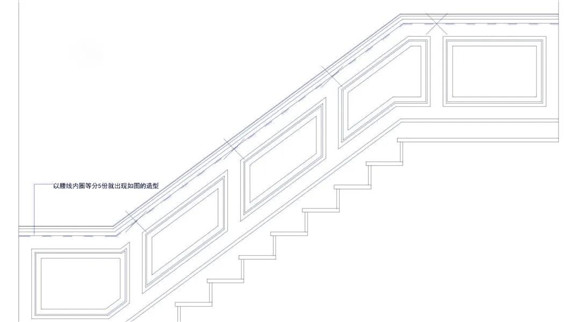

樓梯長斜面長方形均分畫法
好處：簡單快捷，不用考慮非平面的相互關系，等分即可。
缺點：落差處的造型墻板同一面有可能出現兩處非常規異型。

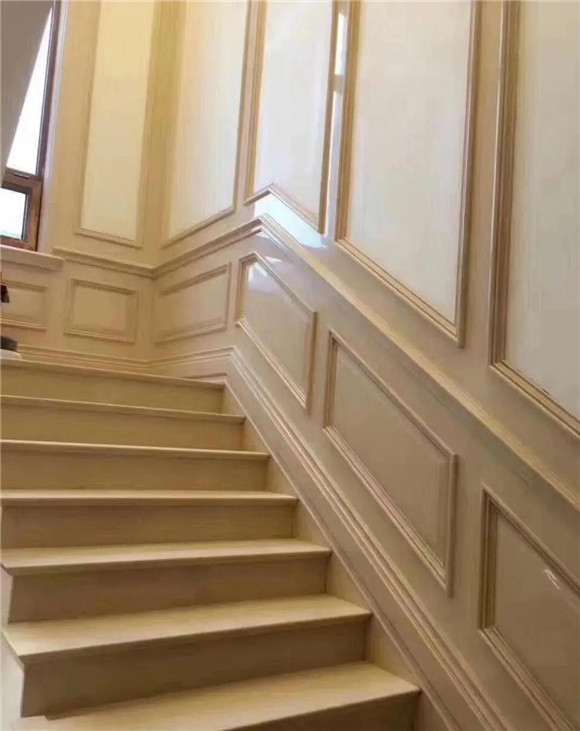

根據樓梯的步數、斜面長度來確定墻板的大小比例關系。一般，在樓梯斜面長度夠的情況下，墻裙在樓梯側面的表現形式應該是長形的，也就是斜面墻板扣線造型的長度尺寸在視覺上大于墻板扣線造型的高度尺寸。
04

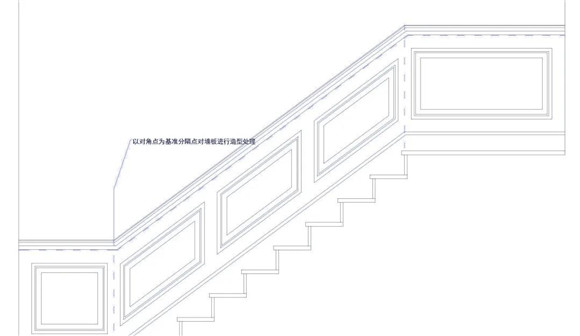

非均分畫法
很多時候，為了使安裝更加方便或者減少生產的難度，部分的設計師或者工廠會在對角線的位置進行墻板造型的分離處理。
此類在繪圖時，豎向造型框高度上要特別注意，相差不應大于50mm以上，不然會有大小不一的感覺，當然在安裝完成后行走時的感覺不會特別強烈，還是要注意。如下圖：

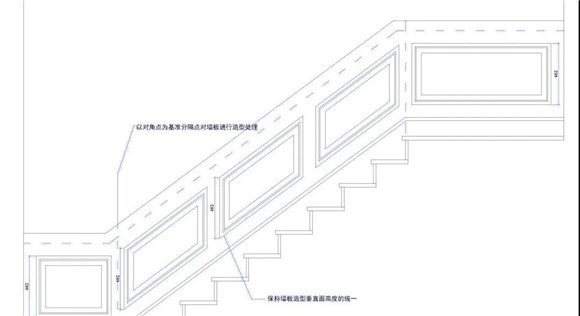

保持墻板造型框豎面尺寸統一，這種方式在視覺上會非常協調，但是需要在繪圖時進行尺寸的微調，以達到平面和斜面尺寸的統一，如下圖：
05
樓梯短斜面（豎）長方形畫法

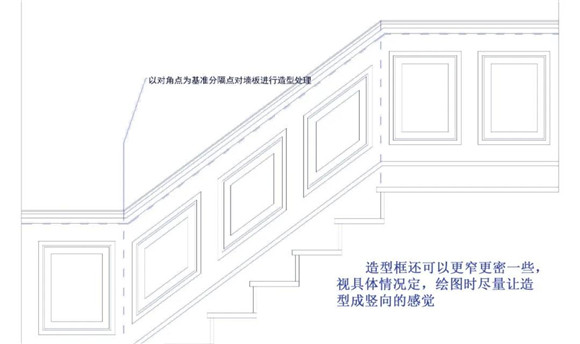

當然了，還有是因?yàn)闃翘莶綌?shù)的關系，無法在長度上大于高度尺寸時，可以將比例關系反過來應用，做豎向造型墻板時，盡量保持造型大小一致，不要讓視覺上產生不工整的感覺。造型如下圖：
06
樓梯斜面連接地面一步落差畫法
1、對角拆分現場拼裝畫法，參見上方非均分畫法圖樣，在繪圖時以對角點為中心向兩側偏移，常規的三邊四邊做法以此方式拆分還有左右調節的作用。
2、對角連接成整體呈大V型畫法，參見上非均分畫法圖樣，這種方式的造型，主要是為了在視覺上形成連貫性，異型部分偏多，在安裝時也需要考慮水平問題，當然視覺上會有一定的加強效果。

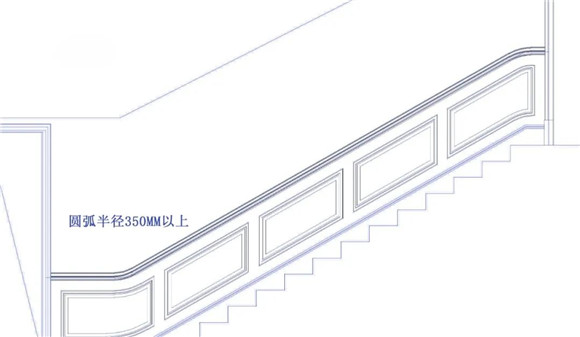

3、大V角度圓潤流暢畫法（適用于要求較高的顧客和豪宅），采用均分畫法的方式，對角形成弧型異型，相對生產難度提高，主要是為了視覺上的效果而考慮的一種方式。如下圖：
07

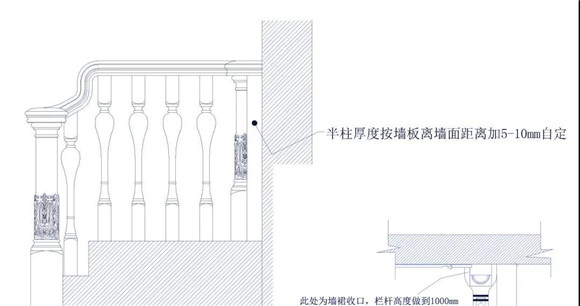

平臺與欄桿收口畫法
半柱收口
線條落地做法比較簡單，一般就是腰線垂直向下落地收口，需要注意的是在落時也要考慮欄桿的位置是否有影響等，比如高度是否合適。比較簡單，這里就不做描述了。
08

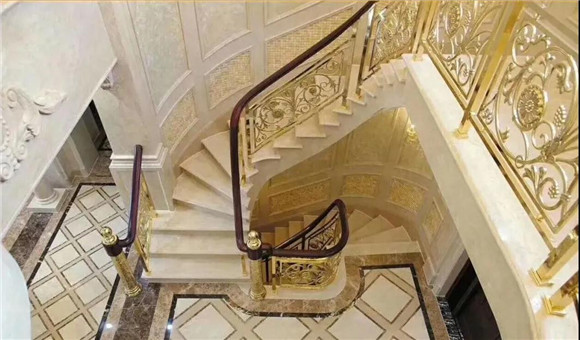

弧形樓梯墻板現場數據采集
弧形樓梯側墻板的數據采集必須進行現場模版的放樣，放樣方式為：將現場樓梯延墻平面弧度數據進行復制，以能夠讓車間拿著模版可以搭起現場模型為準。
具體，可采用將每個延墻的樓梯樣版造型現場切割出來，標記好上下連接線和步高落差。生產下單時最好在模版上標注延墻弧往內收5-10mm左右留出空檔，看現場基層平整情況定。
在圖紙上，按采集到的數據將整個樓梯及其墻面示意圖平面圖以及立面造型圖畫出來，如畫有展開面也只能用于表達成品造型效果，不能用于生產圖紙。弧型樓梯墻板下單應以投影造型圖紙加拆解數據加模版的形式下到車間，以達到數據的精確。
方案上一般按照平面尺寸畫出對應的投影造型即可，如有特殊要求可畫出展開面，弧型墻板按各工廠生產能力不同，盡量不要添加過多的裝飾性的雕花或者異型線條花線等，增加多少生產難度就是增加多少返工的概率。
