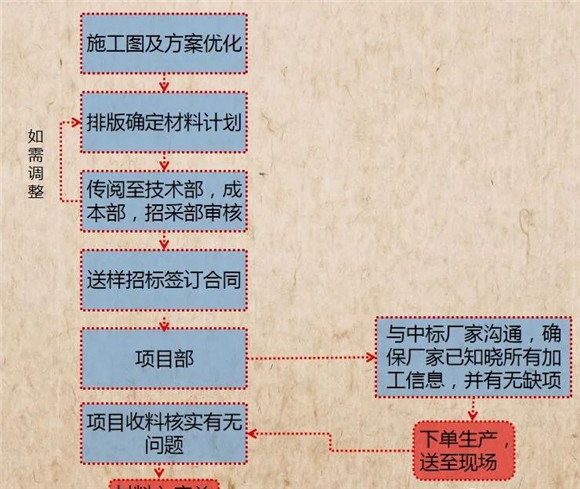

料單辦理流程

石材http://www.stonebuy.com/排版下料基礎常識

　　1、一般硬度一塊1.6.×2.7×1荒料加工，圓鋸需約3天，砂鋸需要約3-4天，繩鋸需要約4-5天。

　　2、荒料切割成板材后進行洗板，再編號進行下一步表面加工。

　　3、拋光處理，1.6×2.7板拋光處理一塊需要約5分鐘。

　　4、面處理，荔枝面一般是條板（短邊小于1米板）鑿，一塊需要約8-10分鐘。

　　5、電子橋切，就是通常說的紅外線切割，一般為規格板，切割時間較短，主要耗時在板材搬運，一般一塊1.6×2.7板橋切時間需要15分鐘。

　　6、礦山訂板價格最優為600*1800的板，其寬度超過600成本即需要上漲。

　　7、一般從廠家發貨到現場時間為導航時間的2-3倍。

　　8、毛板切成工地所用板材其鋸縫寬度為3mm/每刀，即610頭板正常可以出材600寬，故較為經濟的成材規格為200、300、600，其上下浮動10mm以內出材率最高。

　　9、地面大面鋪裝不能使用光面，黃銹石、黃金麻慎用燒面，豐鎮黑不能使用荔枝面， 654、614最好用燒面等。

　　10、干掛石材http://www.stonebuy.com/和表面為荔枝面、剁斧面等需要使用敲擊工藝的材料厚度不能低25mm。

　　11、荔枝面或燒面水洗，有些施工圖中會要求水洗面，水洗處理在很多人的印象中就是水沖。

　　真正的水洗工藝是：將已經經過荔枝面或燒面處理的材料，用高水壓配合高硬度的塑料刷子或鋼絲刷，把材料表面的毛刺、浮渣打磨掉，打磨完的材料表面手感比較柔滑，會更有質感。但會增加較大的成本。

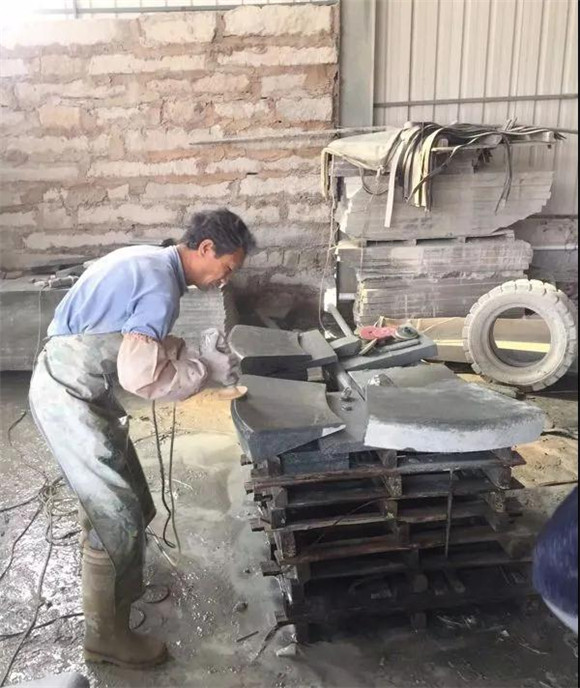

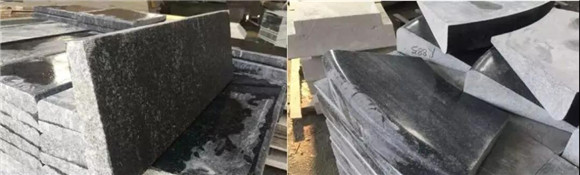

　　▲多曲面、弧形材料的加工，只能人工完成。

　　▲仿形機處理完成面和人工拋光后的對比。

　　▲石材http://www.stonebuy.com/防護，防護前要清洗干凈，待石材http://www.stonebuy.com/晾干后再做防護

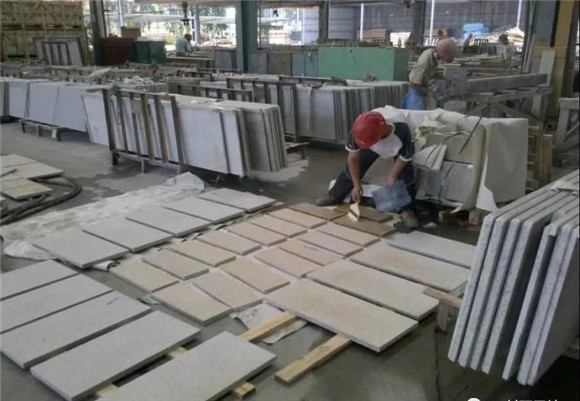

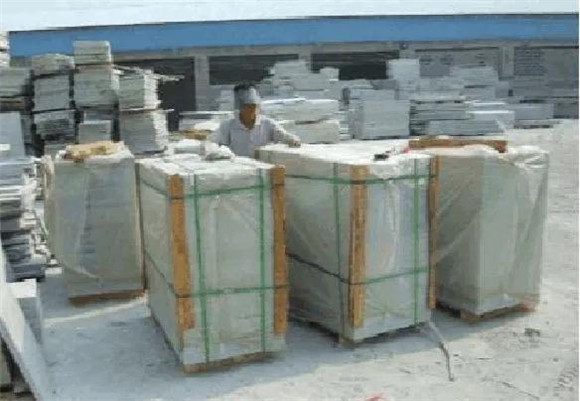

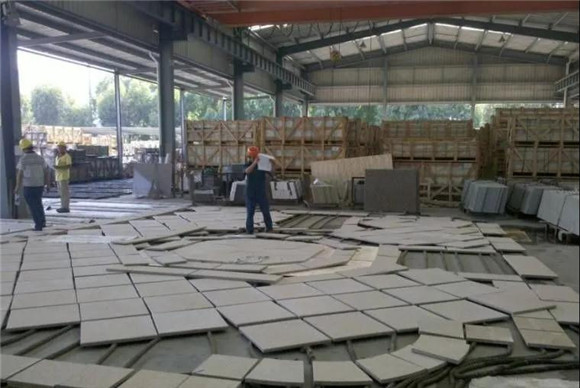

　　▲石材http://www.stonebuy.com/切好之后，進行排版編號，現場鋪裝根據工廠編號鋪設精度更高。

　　注：該類知識網上很多，在此就不一一列舉。

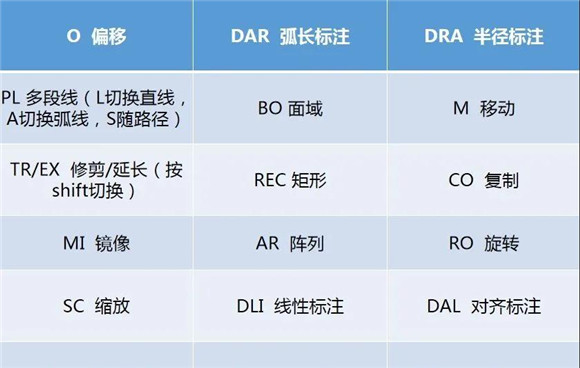

石材http://www.stonebuy.com/提料常用CAD快捷鍵

標準料單組成與格式

　　一、標準料單組成

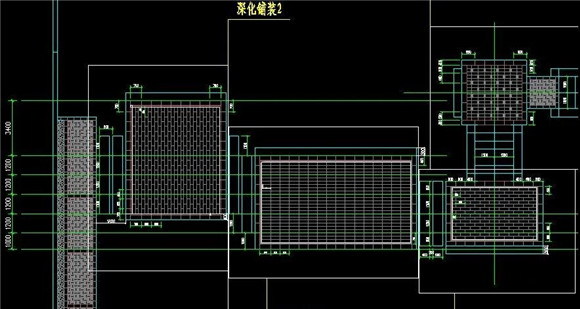

　　1、石材http://www.stonebuy.com/排版圖

　　2、石材http://www.stonebuy.com/加工圖

　　3、石材http://www.stonebuy.com/下料單

　　二、料單繪制基本規范要求

　　1、版面要求

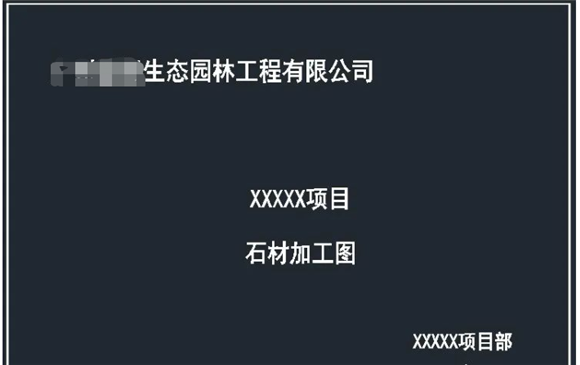

　　1）、封面標準：清晰標注項目名稱、項目部及時間，頁副A3。

　　2）、圖框標準：清晰標注填寫下面標注欄，頁副A3。

　　2、制圖標準

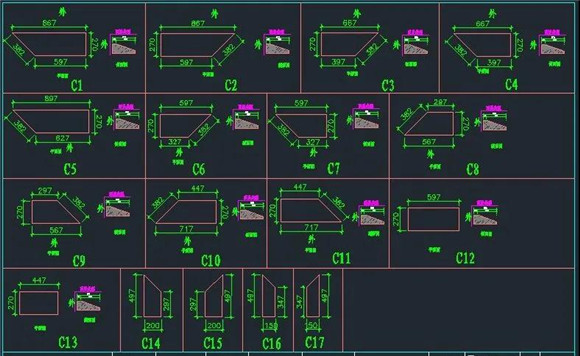

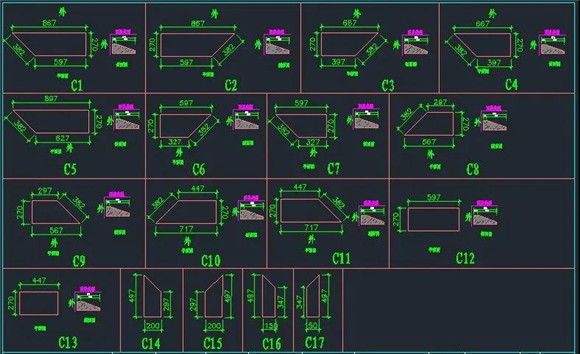

　　1）、分隔框：每一個加工圖要與其它的分隔開。加工圖要標明尺寸，編號，剖面等關鍵信息。異型加工的材料必須繪制平面、立面、剖面圖，并標明面層處理范圍。

　　2）、尺寸標注：

　　（1）尺寸文字標注于圖樣輪廓線以外，不得與圖紙、文字及符號等相交。

　　（2）互相平行的尺寸線，應從被標注的圖形輪廓線由近向遠排列，小尺寸線應距輪廓線較近，大尺寸線應距輪廓線較遠。

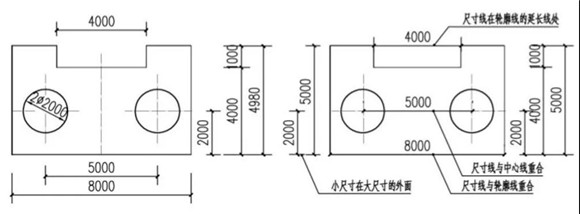

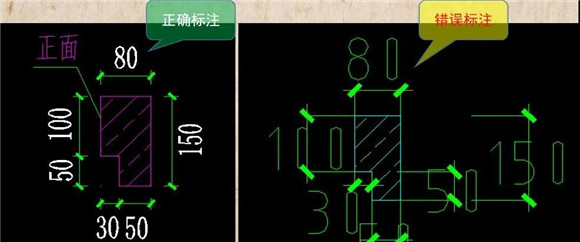

　　左邊正確畫法右邊錯誤畫法

　　（3）尺寸文字標注字體的大小必須與圖形相匹配。

　　（4）所有圖形繪制需在CAD模型中制作，模型中尺寸比例要求為1:1。

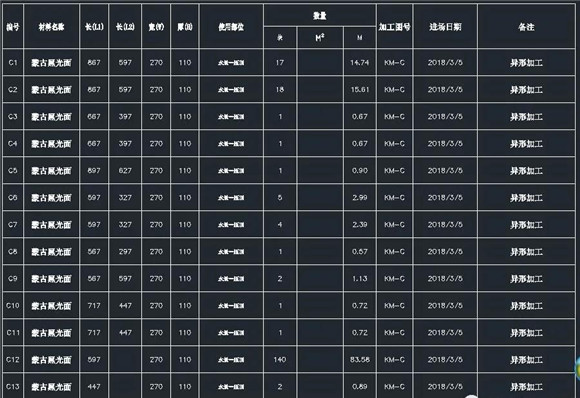

　　3）、CAD提料表格格式：表格是直接用使用的CAD表格，不是用線條一個一個畫的。

　　點CAD上面繪圖工具欄，然后選擇表格即可根據需要創建表格。該表格具有數據統計的基本功能，并且可以直接輸出Excel表格。

　　4）、CAD提料表格要求及作用：

　　（1）CAD料單表格要求

　　a、表格里數據要與加工圖一一對應。

　　b、表格中信息要準確清晰。

　　c、表格內容包括：材料編號、材質、長、寬、厚度、數量、備注。整套圖紙的字體及大小應保持一致，嚴禁錯、別、草字。

　　d、在A3圖框內合理編排圖形及料單表格。

　　（2）CAD表格作用

　　a、方便提料時填寫數據，計算統計。

　　b、方便核對填寫是否正確，數量是否統計對等。

　　c、CAD表格不易變動，可與EXCEL表格對比。避免誤動表格，表格顯示不全亂碼等，影響其準確性。

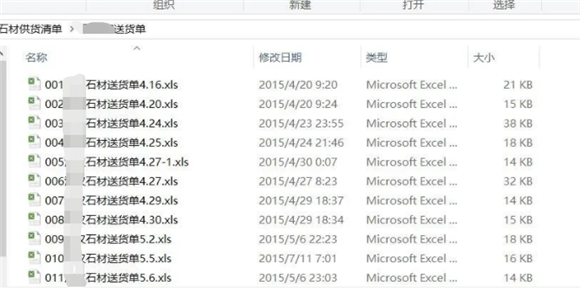

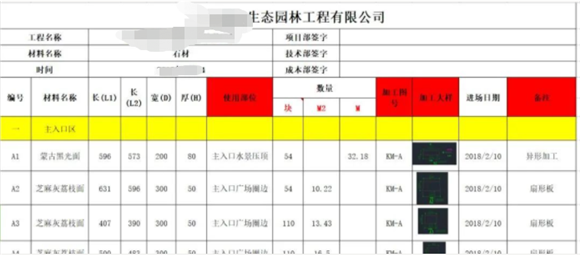

　　5）、Excel料單格式：由CAD表格直接輸出而形成。并在清單中明確對石材http://www.stonebuy.com/要求，如尺差+0，-1。防護要求等。

　　3、繪制料單的注意事項

　　料單繪制完成后要仔細檢查，看是否存在問題，如：

　　1）、尺寸標注是否明確

　　2）、材料材質標注是否完整

　　3）、豎向圖是否準確

　　4）、甲供材料要在圖紙中顯示并標注清楚工程部位

　　5）、標注字體是否統一

　　6）、圖例示意是否清楚

　　7）、數量是否準確

　　8）、是否有漏項

　　9）、存在疑問處是否標注說明

　　4、石材http://www.stonebuy.com/損耗率

　　不同的項目，不同的鋪裝方式，不同的工期等情況都會影響石材http://www.stonebuy.com/損耗，下面根據常規情況說明石材http://www.stonebuy.com/損耗率如何確定：

　　1）、一般的石材http://www.stonebuy.com/鋪裝取2%，即可滿足現場需求。

　　2）、石材http://www.stonebuy.com/為異形塊頭較大且數量較少，可不留損耗。如200厚異形壓頂，數量20塊。即可不留損耗。

　　3）、鋪裝為弧形，或者無規則斜鋪，切邊較多情況可增加至4%（或者更大）損耗。

　　4）、石材http://www.stonebuy.com/提量時，可根據情況不多提。采取過程中補料提高石材http://www.stonebuy.com/利用。（適用于較大工程量情況）

優化排版下料細節淺談

　　一、優化排版的原則

　　1、遵循設計理念

　　2、成本經濟原則

　　3、施工品質提升

　　4、現場施工使用及管理簡便可行

　　5、廠家易生產，經濟

　　6、現場剩余舊料利用

　　二、優化排版開始需具備的素質

　　1、想明白：提前規劃好所有的排板布局模數，考慮平面及與立面交口及對縫關系，綜合考慮材料的出材率及石材http://www.stonebuy.com/加工、現場找料及安裝難度。

　　2、專業性：需做到比石材http://www.stonebuy.com/廠的料單還細，減少石材http://www.stonebuy.com/廠與項目的溝通和二次排板的時間成本，同時使供應商報價更為標準統一及準確。

　　三、優化排版講解

　　1、平面

　　1）、從整體使用功能及景觀效果上，確定石材http://www.stonebuy.com/的厚度、材質等。石材http://www.stonebuy.com/厚度通常有20mm、25mm、30mm、50mm、100mm。

　　2）、壓頂和臺階等部位的石材http://www.stonebuy.com/厚度必須定厚。

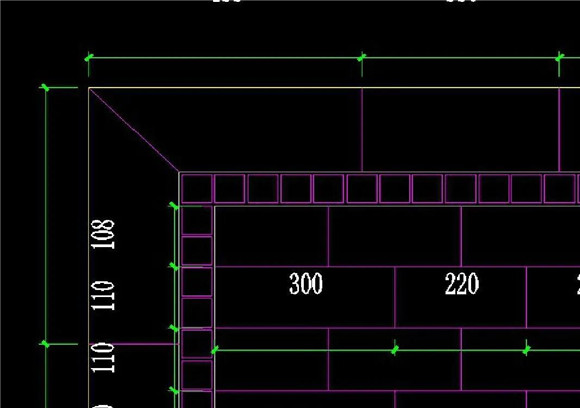

　　3）、填芯（對縫、工字縫、45°斜鋪）。

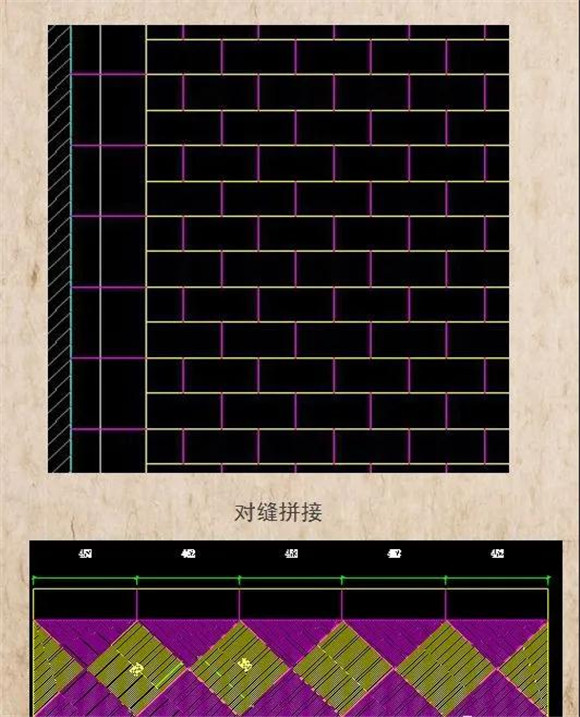

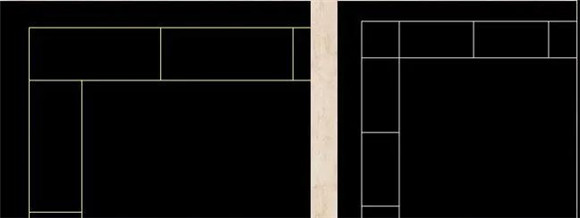

　　a、填芯講究對縫或工字縫：一塊或幾塊填芯與波打對縫，填心石材http://www.stonebuy.com/之間的工字鋪等。

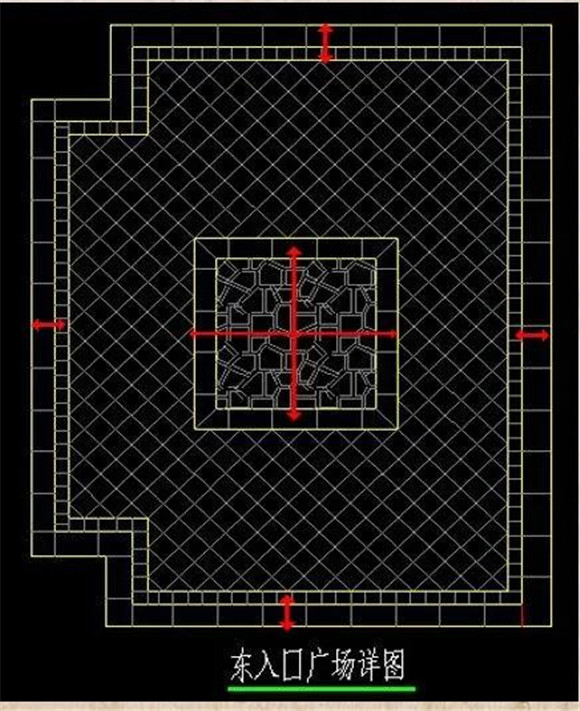

　　b、填芯45°斜鋪：為避免出現小塊石材http://www.stonebuy.com/，通常在不影響整體格局下，可對平面尺寸進行適當擴大或縮小，石材http://www.stonebuy.com/剛好合模數（整塊或半塊）。

　　c、填心如非必要，盡量大面使用同一規格石材http://www.stonebuy.com/，只在收邊或局部使用其他規格石材http://www.stonebuy.com/，減小施工難度。

　　d、如不可避免出現小塊，要求小塊必須≥?整塊。

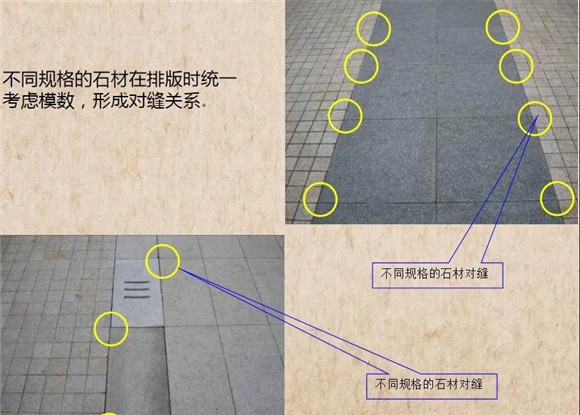

　　實例展示

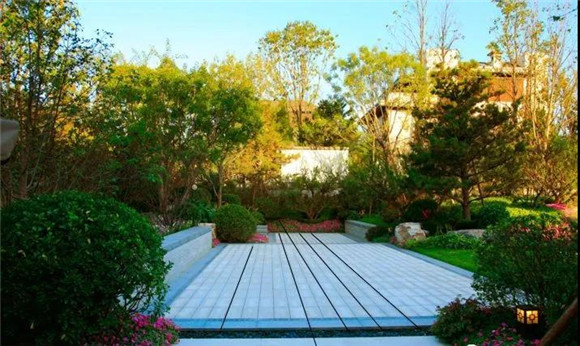

　　所有平面鋪裝與臺階縫隙完全對縫處理

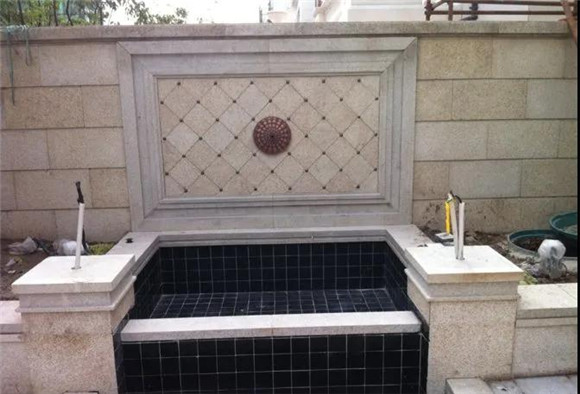

　　實景照片

　　2、波打

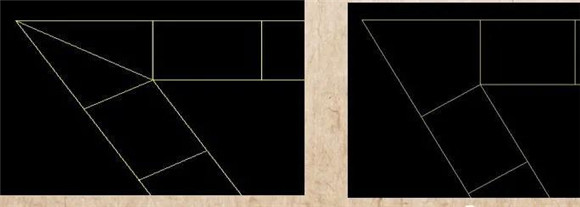

　　1）、轉角形式：

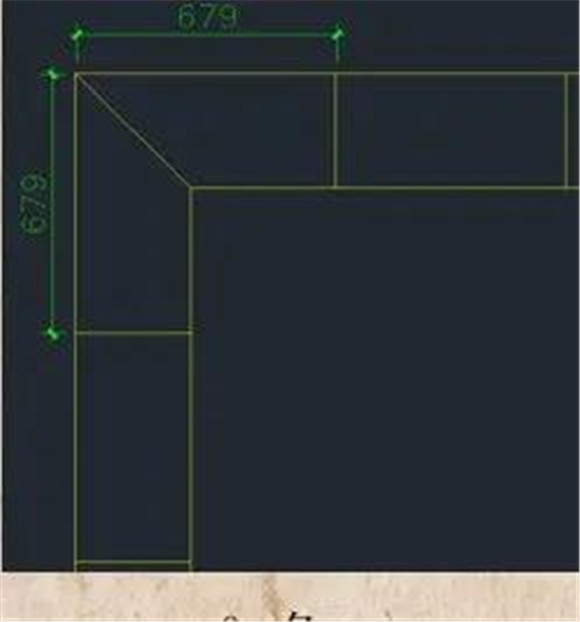

45°角

直角

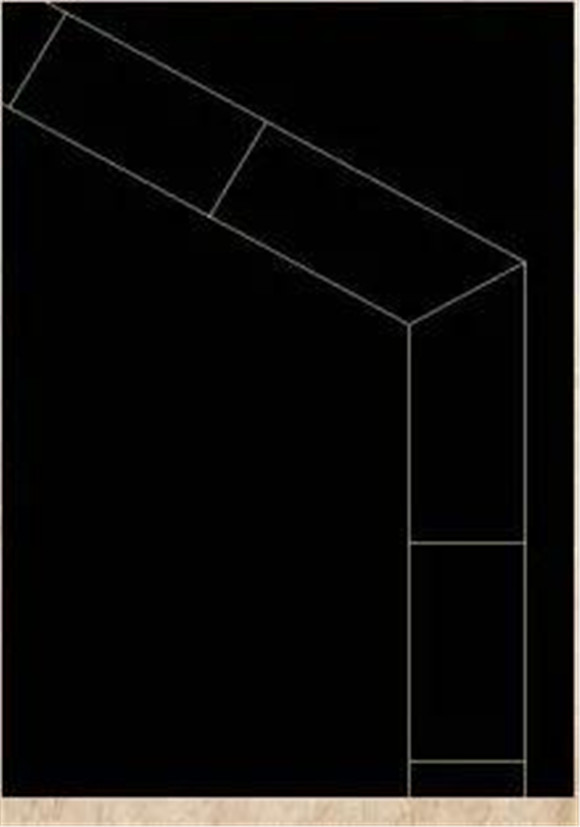

銳角

鈍角

　　2）、如有小料石，為增強效果，可留8mm或10mm縫。

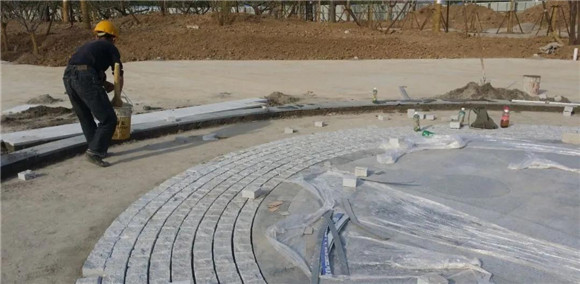

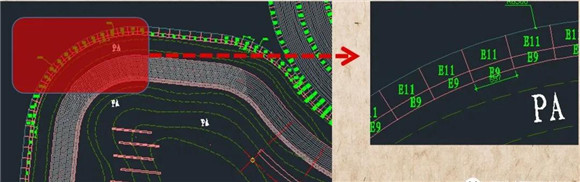

　　3、弧形

　　1）、形狀為弧形時，如規格板不能滿足景觀需求，則采用異形加工（也可用梯形板）。

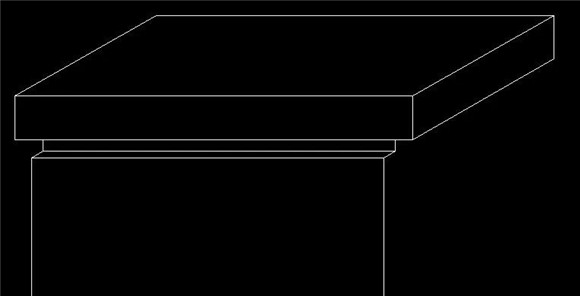

　　2）、當壓頂形式較為復雜，為節約成本，在不影響效果同時，可把整打石材http://www.stonebuy.com/改為拼接板。

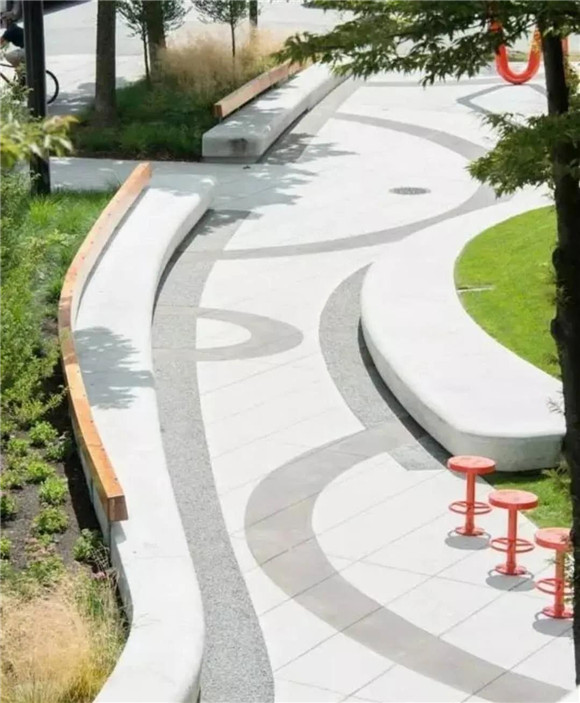

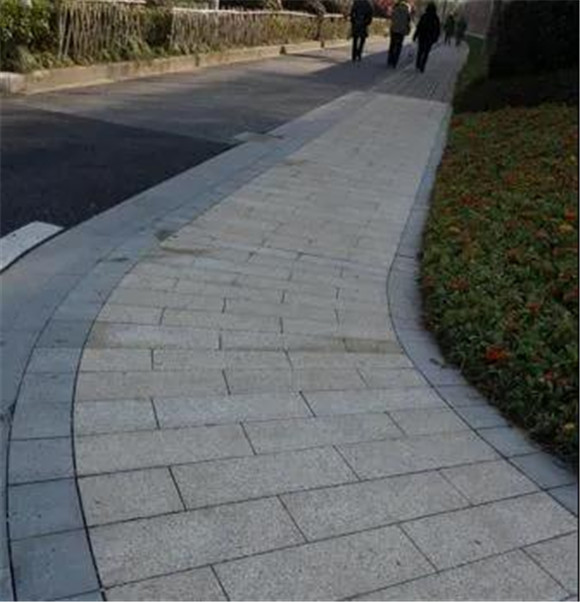

　　實景照片

　　4、臺階

　　1）、圖紙無詳細做法，為增強安全性，倒角處理。

　　2）、忌用一步臺階，至少兩步，高度一般為150mm，需考慮臺階整體有規律對縫或錯縫拼接。

　　3）、臺階平面材料必須考慮立面厚度尺寸。

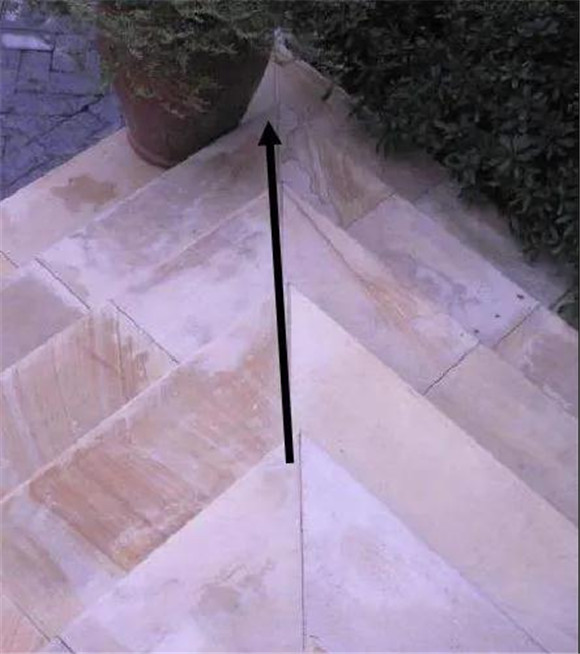

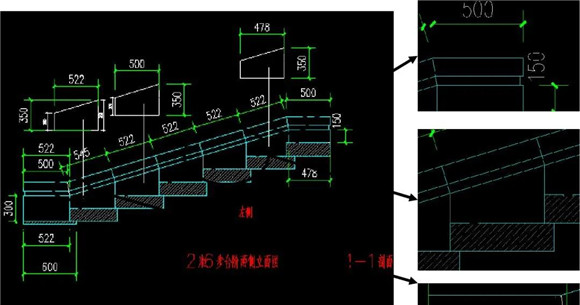

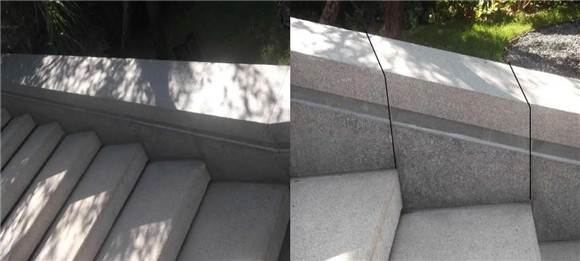

　　多層樓梯踏步轉角的拼縫保持上下一致

　　5、立面

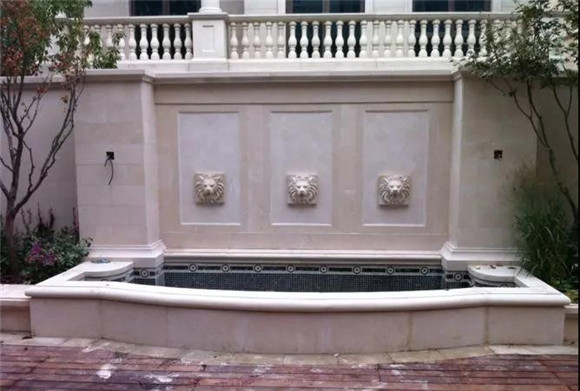

　　依據構筑物結構及安全性，考慮圖紙面層施工工藝是否合理，再根據相應工藝，確定立面石材http://www.stonebuy.com/厚度，如掛貼至少要求石材http://www.stonebuy.com/厚度不能小于25mm。立面石材http://www.stonebuy.com/施工工藝一般有：濕貼、濕掛及干掛。

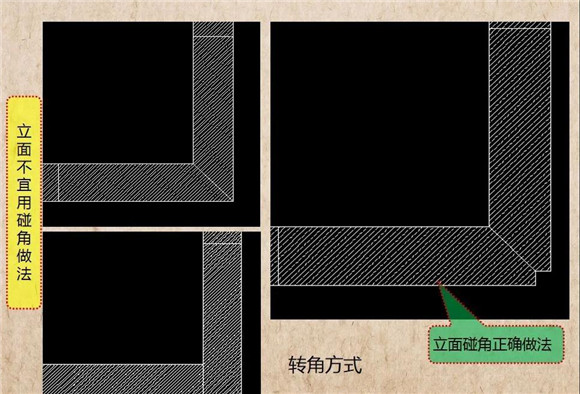

　　1）、立面轉角方式

　　① 、45 °角拼接：一些異形線腳，為保證美觀，常用45 °角拼接，但切角容易損壞。

　　②、海棠角拼接：立面轉角常用海棠角拼接，不僅減少石材http://www.stonebuy.com/損壞，且能保證景觀效果，海棠角寬度依據構筑物體量和板材的大小確定，一般寬度為5mm、8mm，下料時需把海棠角考慮進去，完成后需做打膠處理。

　　③、直角拼接：加工及施工方式簡便，但為了追求美觀，需對交接縫隙仔細處理。

　　2）、對縫或工字縫

　　立面石材http://www.stonebuy.com/一塊或幾塊與壓頂對縫或工字縫，如不可避免出現小塊，則把小塊放到邊角處。

　　3）、倒角、凹槽

　　①、倒角：一些特色景墻，為弱化石材http://www.stonebuy.com/縫隙對視覺感觀的影響，可對石材http://www.stonebuy.com/四邊倒3mm斜角處理，增強凹凸感，提升景觀效果。

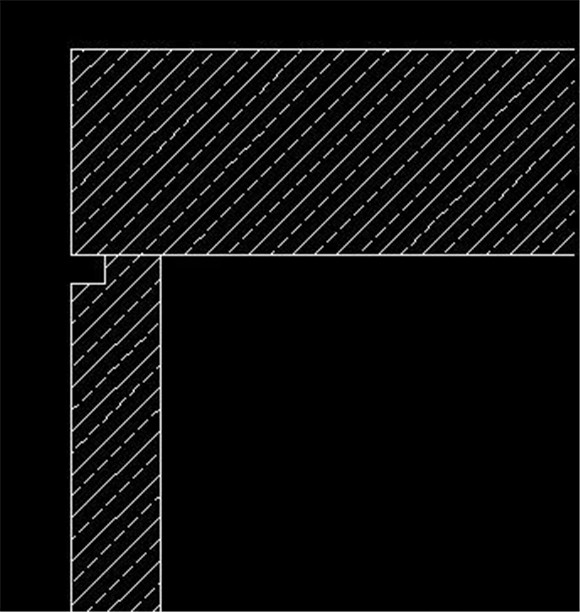

　　②、凹槽：壓頂與墻面立面交接，為避免對縫隙的處理，立面石材http://www.stonebuy.com/可增加一道10*10mm凹槽。
