1一磨料倉;2一上蓋;3-磨料篩網;4一磨料調節閥5一磨料輸送接口;6一支架;7一凈化氣路接口;8一控制空氣接口
圖1磨料供給系統

　　2.2磨料水射流的混合機理
后混合式高壓磨料水射流，其磨料的混合機理較為復雜，但主要有三個原因是磨料能夠混人水射流的動力。(1)磨料倉中磨料的料高產生的重力因素。該因素的作用主要是起到把磨料不斷填入混合室的動力;(2)高速水射流產生的真空卷吸作用。這是磨料能夠靠近水射流的主要?jiǎng)恿Α?3)水射流對磨料的沖刷作用使其紊流流動。磨料能夠混人水射流，這三個因素中卷吸作用是其主要因素。由小孔噴射的水射流，按射流的理論，它必然對周?chē)�的流體產生一個吸力，形成一個三維流場。磨料一旦混人水射流，受水射流的作用力開始加速，其加速過程可用一個小球體在一個恒流場中的受力狀態來描述。根據流體力學理論中斯托克斯公式，球體在以v為速度的流體作用下受到的作用力為：

　　公式(1)的作用力一般小于實際作用力，即使如此，小球也可在較短的時間內達到流體的速度。

　　3磨料參數對切割深度的影響

　　3.1不同磨料對切割深度的影響

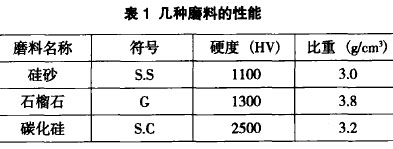

　　為研究磨料參數對石材http://www.stonebuy.com/切割深度的影響關系，實驗時選擇靶距L=3mm，噴嘴橫移速度。v=5mm/min ,壓力P=Z10MPa切割試驗條件，對櫻花紅花崗石和將軍紅花崗石石材http://www.stonebuy.com/進行切割加工。實驗時選用的磨料為硅砂、石榴石、金剛砂，粒度為80目，其特性見表1。

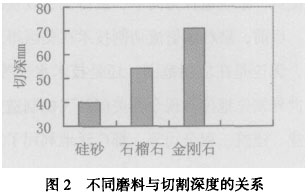

　　由圖2可知，磨料水射流切割石材http://www.stonebuy.com/時，磨料的硬度對切割能力影響較大。在切割石材http://www.stonebuy.com/的加工中，磨料的硬度大，切割深度將有所增加。這是因?yàn)槟チ仙淞髑懈畲嘈圆牧希�其物料的主要破壞形式是沖蝕破壞，在壓力一定的情況下，磨料的流量一定，磨料硬度越高，其強度越好，而沖蝕能力越強。從三種硬度不同的磨料所達到的切深來看，磨料的硬度大，其切割的深度有顯著增加的趨勢。但是，在實際的切割加工中，也要考慮磨料的來源、價格、以及對磨料噴嘴壽命的影響。所以，在選擇磨料時，應盡量采用硬度較低、粒徑較小的磨料。此外，還必須適當控制磨料的流量，使切割的速度與磨料噴嘴的使用壽命相協調，盡力提高磨料噴嘴的使用壽命。

　　3.2磨料流量對切割深度的影響

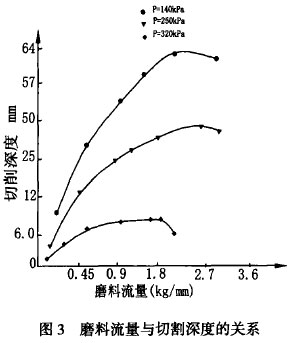

　　選擇靶距L=5mm,噴嘴橫移速度V=50mm/min ,磨料為80目的石榴石，對櫻花紅花崗石和將軍紅花崗石進行切行切割試驗。所得結果如圖3所示。由文獻(3]的切割深度公式可知切割深度是磨料流量的函數，是一個凸曲線，存在一個最佳磨料流量的選擇范圍。由圖3分析可知，增大磨料流量會增加切割深度，但由于受磨料噴嘴直徑等因素的制約，磨料流量的增大有一個界限值。超過界限值，磨料顆粒在噴嘴處發生擁擠、阻塞，導致顆粒之間相互產生干涉，使沖擊物料的有效次數下降，而且磨料流速相對降低，沖擊作用力也相對降低、減弱。所以磨料流量增大到一定值以后，再增加磨料流量，切割深度不再提高，反而會減小。中國http://www.stonebuy.com石材http://www.stonebuy.com/網－www.stonebuy.com-磨料磨具

　　3.3磨料粒度對切割深度的影響

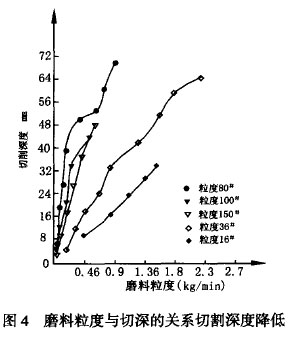

　　在壓力P=210MPa,橫移速度V=5mm/min的切割條件下，選用不同粒度的石榴石對A1203工程陶瓷進行切割試驗，所得到的試驗結果可用圖4描述。分析圖中的曲線表明，中等粒度的磨料粒度為80目的比細粒度(100目)或更細的磨料切割效果好些，同時比較更粗糙的磨料(如16目或更粗的磨料)切割效果好。從公式(1)可知磨料粒徑越大，作用力也越大，對物料的打擊力也應越大。但這是在準靜態條件下，磨料顆粒假設是圓球形的條件下。但事實上磨料顆粒是有棱角的粒子。當磨料粒度增大、磨料顆粒的外形表面相對較光滑，切割刀刃的棱角減小，故切割能力有所下降，切割深度減小。決定被切割材料的破壞能力的總打擊力Fm與單位面積有關，即壓強P＝Fm/A，當磨料粒徑減小時打擊力Fm增加。所以壓強增大，破壞能力增加，切割深度加大。當磨料顆粒尺寸增大到一定數值時，再增加磨料顆粒尺寸，接觸面積A就比打擊力Fm增大的顯著。因此，壓強P相對減小。

　　4結論
